Ahoj! Ako dodávateľ hliníkových dosiek plošných spojov som mal dosť otázok o vlastnostiach týchto dosiek voči vlhkosti. Tak som si povedal, že sa do tejto témy ponorím do hĺbky a podelím sa o to, čo som sa naučil.
Najprv si povedzme, prečo je dôležitá odolnosť proti vlhkosti. Vlhkosť môže byť pre PCB skutočnou bolesťou v krku. Keď prenikne do dosky, môže spôsobiť najrôznejšie problémy. Pre začiatok to môže viesť ku korózii. Kovové komponenty na doske plošných spojov, podobne ako stopy medi, sú náchylné na oxidáciu, keď sú vystavené vlhkosti. Táto korózia môže prerušiť elektrické spojenia, čo môže viesť k poruchám alebo dokonca úplnému zlyhaniu zariadenia.
Ďalším problémom je, že vlhkosť môže pôsobiť ako vodič. To znamená, že môže vytvárať nežiaduce elektrické cesty na doske, čo spôsobuje skraty. A viete, čo to znamená – vaše zariadenie môže z ničoho nič prestať fungovať.
Teraz sa pozrime na podrobnosti o tom, ako sú na tom hliníkové PCB, pokiaľ ide o odolnosť proti vlhkosti.
Štruktúra a materiálové zloženie
Hliníkové PCB majú jedinečnú štruktúru, ktorá hrá veľkú úlohu v ich odolnosti voči vlhkosti. Zvyčajne pozostávajú z troch hlavných vrstiev: obvodová vrstva (zvyčajne vyrobená z medi), dielektrická vrstva a hliníková základná vrstva.
Hliníková základná vrstva je tu kľúčovým hráčom. Samotný hliník má prirodzenú vrstvu oxidu, ktorá sa vytvára na jeho povrchu, keď je vystavený vzduchu. Táto vrstva oxidu pôsobí ako ochranná bariéra, ktorá zabraňuje ľahkému prenikaniu vlhkosti do dosky. Je to ako štít, ktorý drží tých zlých (vlhkosť) vonku.
Dielektrická vrstva tiež prispieva k odolnosti proti vlhkosti. Je určený na izoláciu obvodovej vrstvy od hliníkovej základne. Vysokokvalitné dielektrické materiály používané v hliníkových PCB sú často formulované tak, aby mali nízku mieru absorpcie vody. To znamená, že nenasiaknu vlhkosť ako špongia, čo pomáha udržiavať celistvosť dosky.
Povrchové úpravy
Povrchové úpravy sú ďalším dôležitým faktorom odolnosti hliníkových PCB voči vlhkosti. K dispozícii je niekoľko druhov povrchových úprav a každý z nich má svoje vlastné charakteristiky.
Jednou z bežných povrchových úprav je HASL (Hot Air Solder Leveling). Zahŕňa potiahnutie medených stôp tenkou vrstvou spájky. Spájka pôsobí ako ochranná vrstva, ktorá zabraňuje prenikaniu vlhkosti do medi. HASL má však určité nevýhody. Na povrchu môže byť trochu drsný, čo nemusí byť ideálne pre dosky s vysokou hustotou.
ENIG (Electroless Nickel Immersion Gold) je ďalšou populárnou voľbou. Poskytuje hladký a rovný povrch, ktorý je skvelý na spájkovanie komponentov. Zlatá vrstva na vrchu niklu pôsobí ako bariéra proti vlhkosti. ENIG je známy svojou vynikajúcou odolnosťou proti korózii a dlhodobou stabilitou, vďaka čomu je dobrou voľbou pre aplikácie, kde je rozhodujúca odolnosť proti vlhkosti.
Rôzne typy hliníkových PCB a ich odolnosť proti vlhkosti
Ponúkame rôzne hliníkové dosky plošných spojov, z ktorých každá má svoje vlastné jedinečné vlastnosti. Poďme sa pozrieť na to, ako niektoré z týchto typov zvládajú vlhkosť.
Flexibilná hliníková doska plošných spojov
Flexibilná hliníková doska plošných spojovsú navrhnuté tak, aby boli ohnuté a ohnuté. Používajú špeciálny pružný dielektrický materiál, ktorý nielenže umožňuje flexibilitu, ale má aj dobrú odolnosť proti vlhkosti. Flexibilná povaha týchto dosiek znamená, že môžu byť použité v aplikáciách, kde tradičné pevné dosky nebudú fungovať, ako napríklad v nositeľných zariadeniach. Materiály použité v ohybných hliníkových doskách plošných spojov sú starostlivo vyberané, aby sa zabezpečilo, že odolajú vlhkosti, aj keď sú ohnuté alebo skrútené.
Viacvrstvová hliníková doska plošných spojov
Viacvrstvová hliníková doska plošných spojovmajú viacero vrstiev obvodov naskladaných na sebe. To ich môže urobiť zložitejšími z hľadiska odolnosti voči vlhkosti. Pri správnom návrhu a výrobnej technike však môžu byť rovnako odolné voči vlhkosti ako jednovrstvové dosky. Dielektrické materiály medzi vrstvami sú zvolené tak, aby zabránili prenikaniu vlhkosti a spôsobeniu skratov medzi rôznymi vrstvami.

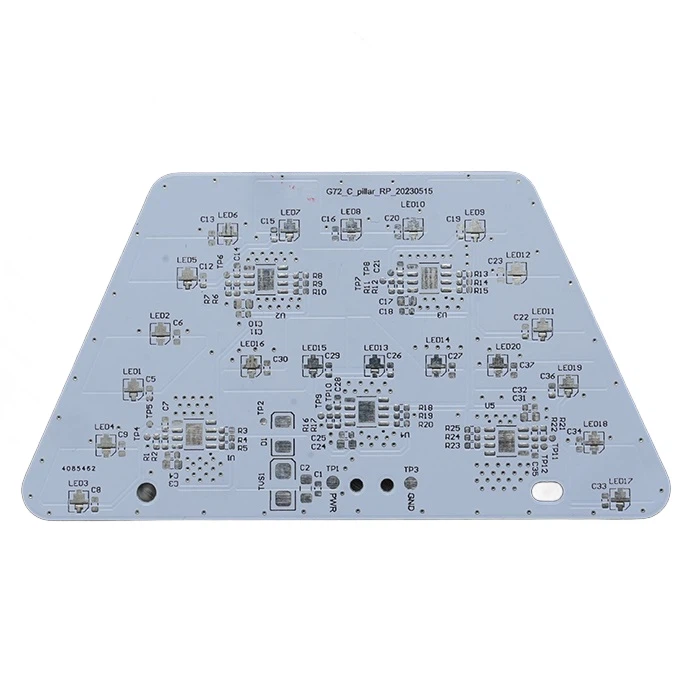

Vysokofrekvenčná hliníková doska plošných spojov
Vysokofrekvenčná hliníková doska plošných spojovsa používajú v aplikáciách, kde sa prenášajú vysokorýchlostné signály. Vlhkosť môže mať významný vplyv na výkon týchto dosiek, pretože môže spôsobiť stratu signálu a rušenie. Aby sa tomu zabránilo, vysokofrekvenčné hliníkové dosky plošných spojov sa často vyrábajú z materiálov, ktoré majú nízku dielektrickú konštantu a tangent s nízkou stratou, čo tiež pomáha znižovať absorpciu vlhkosti.
Testovanie odolnosti proti vlhkosti
Ako dodávateľ berieme odolnosť proti vlhkosti vážne. Vykonávame rôzne testy, aby sme zaistili, že naše hliníkové PCB spĺňajú najvyššie štandardy.
Jedným z bežných testov je test vlhkosti. PCB umiestnime na určitý čas do komory s kontrolovanou vlhkosťou. Potom skontrolujeme akékoľvek známky korózie, delaminácie alebo zmien elektrických vlastností.
Ďalším testom je test soľným postrekom. To zahŕňa striekanie roztoku slanej vody na PCB, aby sa simulovalo drsné morské prostredie. Takto môžeme vidieť, ako dobre dosky odolávajú korózii spôsobenej vlhkosťou a soľou.
Aplikácie, kde je rozhodujúca odolnosť voči vlhkosti
Existuje mnoho aplikácií, kde je odolnosť hliníkových PCB voči vlhkosti nevyhnutná. V automobilovom priemysle sa dosky plošných spojov používajú v rôznych častiach vozidla, vrátane motorového priestoru a vonkajšieho osvetlenia. Tieto oblasti sú vystavené vlhkosti z dažďa, snehu a postreku ciest, takže PCB musia byť schopné odolať týmto podmienkam.
V leteckom priemysle sa PCB používajú v systémoch avioniky. Tieto systémy sú počas letu často vystavené vysokej vlhkosti, ako aj extrémnym teplotným zmenám. Hliníkové PCB odolné voči vlhkosti sú nevyhnutné na zabezpečenie spoľahlivej prevádzky týchto kritických systémov.
Záver
Takže tu to máte – podrobný pohľad na vlastnosti hliníkových PCB odolných voči vlhkosti. Ako môžete vidieť, tieto dosky majú veľa práce, pokiaľ ide o udržanie vlhkosti na uzde. Ich jedinečná štruktúra, povrchové úpravy a použité materiály prispievajú k ich schopnosti odolávať korózii a skratom spôsobeným vlhkosťou.
Ak hľadáte kvalitné hliníkové dosky plošných spojov s vynikajúcou odolnosťou voči vlhkosti, radi by sme sa o vás dozvedeli. Či už potrebujeteFlexibilná hliníková doska plošných spojov,Viacvrstvová hliníková doska plošných spojov, aleboVysokofrekvenčná hliníková doska plošných spojov, vybavili sme vás. Obráťte sa na nás a začnite konverzáciu o vašich špecifických požiadavkách a spoločne nájdeme ideálne riešenie pre váš projekt.
Referencie
- IPC - 4101D: Špecifikácia základných materiálov pre pevné a viacvrstvové dosky s potlačou
- IPC - J - STD - 001E: Požiadavky na spájkované elektrické a elektronické zostavy
